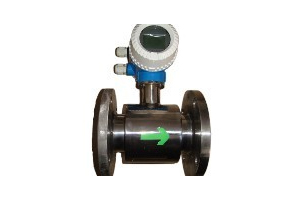

不銹鋼流量計,衛生型流量計
在食品、醫藥等衛生行業，其工藝過程往往需要定期使用 高溫蒸汽進行清洗消毒，并且包括流量傳感器在內的管線 接頭部位不能有殘留的介質，以防止細菌繁殖，因此衛生行業管道與流量計聯接必須采用快速接頭形式，即卡箍型 結構。
一、工作原理
法拉第感應定律（指的是當導體通過磁場時會在導體內部產生感應電勢）即為電磁流量計測量的基礎原理。這種測量原理可應用于具有導電性的流體，該流體流入磁場垂直于流體方向的管道，在流體中感應生成的電勢可利用對稱布置的兩個電極進行測量。信號電壓UE與磁感應強度B，電極間距D以及流體平均速度V成正比。由于磁感應強度B與電極間距D為常量，所以信號電壓UE與平均流速成V正比。用于計算體積流速的等式表明信號電壓UE與體積流量成線性正比。
感應的信號電壓被轉化為轉換器中的分度，模擬以及數字輸出信號。
二、產品特點
- 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
- 測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。
- 雙向測量系統，可測正反向流量。
- 在現場可根據用戶實際需要在線修改量程。
- 測量管道所需的直管段較短，方便安裝；測量管道內無可動部件，傳感器壽命長。
- 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高，功耗低。
- 采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻率矩形波勵磁，提高了流量測量的穩定性。
- 全數字量處理，抗干擾能力強，測量可靠。
- 傳感器感應電壓信號與平均流速呈線性關系，量程比寬1∶1500。
- 超低功耗EMI開關電源,適用電源電壓變化范圍大,EMC性能好。
- 內有三個積算器，可分別對正向累計、反向累計及差值積算，內部設有不掉電時鐘，可記錄16次掉電時間。
- 適用方便，安裝后只需接上電源，不需其他任何操作，即可輸出標準信號，便于非專業人員使用。
- 具有RS485、RS232、Hart、Modbus和Profibus等數字通訊信號輸出。
- 具有自檢測與自診斷功能。
三、標準技術規格
1.正常工作條件
環境溫度：-25度～+60℃；
相對濕度：5%～90%；
供電電源：單相交流電源85～250V，45～63HZ；直流電源16VDC～36VDC；
耗散功率：小于20W。
2.測量精度：±0.5%
3.輸出變量
3.1 模擬電流輸出
負載電阻：0～10mA時，0～1.5KΩ；
4～20mA時，0～750Ω。
基本誤差：0.1%±10μA。
3.2 數字頻率輸出
頻率輸出范圍：1～5000HZ；
輸出電氣隔離：光電隔離，隔離電壓：＞1000VDC；
頻率輸出驅動：場效應管輸出，高承受電壓36VDC，大負載電流250mA。
3.3 數字脈沖輸出
輸出脈沖范圍：0～100脈沖/秒。（高于上限時，會丟失脈沖）；
輸出脈沖當量：0.001～1.000m3/CP；
0.001～1.000 LTR/CP；
0.001～1.000 USG/CP；
0.001～1.000 UKG/CP；
輸出脈沖寬度：用戶軟件設置；
輸出電氣隔離：光電隔離，隔離電壓：＞1000VDC；
脈沖輸出驅動：場效應管輸出，高承受電壓36VDC，大負載電流250mA。
3.4 報警輸出
報警輸出接點：ALMH---上限報警；ALML---下限報警；
輸出電氣隔離：光電隔離，隔離電壓：＞1000VDC；
報警輸出驅動：達林頓管輸出，高承受電壓36VDC，大負載電流250mA。
3.5 數字通訊接口及通訊協議
MODBUS接口：RTU格式，物理接口RS-485，電氣隔離1000V；
HART接口：支持標準HART協議，配置HART手持器，可在線顯示測量值，并可修改儀表參數；
四、主要技術參數
測量流體：導電液體
精度：±0.5%
重復性：0.25%
流體溫度：-25℃≤介質溫度＜130℃
工作壓力：1.6Mpa，4.0Mpa
流速范圍：0.3-10m/s
電導率：≥5μs/cm
流動方向：正，反
電極材料：不銹鋼，哈氏合金（B.C）,鉭，鈦，鉑，碳化鎢
電極形式：標準
電極數量：一對
襯里材料：PFA、F46
防護等級：IP65和IP68
電源：220VAC±20% 60HZ.(24VDC.可選)
輸出：標準為頻率脈沖，可選擇4-20mA輸出，HART通訊，Modbus協議，Profibus協議
電氣接口：2×M20*1.5
防爆形式：非防爆型，防爆（可選）
工作環境：環境溫度-25度～+60℃，濕度為5%-90% |
